渦流檢測方法檢測穿管型鎢銅面向等離子體部件

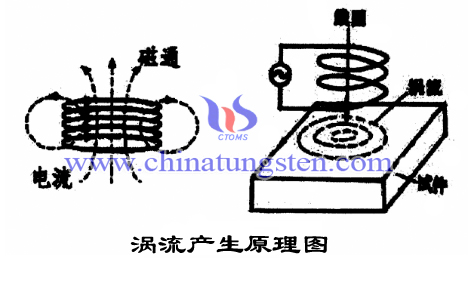

由于電磁感應，當導體處在變化的磁場中或相對磁場運動時，其內部會感應出電流，電流在導體中的流動猶如水中的漩渦，因此成為渦電流或者電渦流，簡稱渦流。它是工業上無損檢測的方法之一，即給一個線圈通入交流電，在一定條件下通過的電流是不變的。如果把線圈靠近被測工件，像船在水中那樣，工件內會感應出渦流，受渦流影響，線圈電流會發生變化（如下圖所示）。由于渦流的大小隨工件內有沒有缺陷而不同，所以線圈電流變化的大小能反映有無缺陷。利用渦流檢測方法來檢測鎢銅面向等離子體部件是一項創新性的研究。

電渦流檢測是建立在法拉第電磁感應原理和麥克斯韋方程組上的無損檢測技術。它的基本原理為：當載有交變電流的檢測線圈靠近鎢銅面向等離子體部件時，由于激勵線圈磁場的作用，鎢銅面向等離子體部件就會產生渦流，而渦流的大小，相位及流動形式受到鎢銅面向等離子體部件性能的影響，同時產生的渦流也會形成一個磁場，這個磁場反過來又會使檢測線圈的阻抗發生變化。那么通過測定檢測線圈阻抗的變化，就可以判斷出鎢銅面向等離子體部件的性能以及有無缺陷等等。

渦流檢測時線圈不需與被測物直接接觸，可進行高速檢測，易于實現自動化。但其缺陷在于不適用于形狀復雜的零件，而且只能檢測導電材料的表面和近表面缺陷，檢測結果也易于受到材料本身及其他因素的干擾。
