氧化鎢銫可以用於製備納米陶瓷分散液，使之具有良好的光學(xué)性能，在500nm處具有75%可見光透過率的同時，對1000nm處的近紅外光阻隔率可達(dá)91%。
氧化鎢銫納米陶瓷分散液的製備

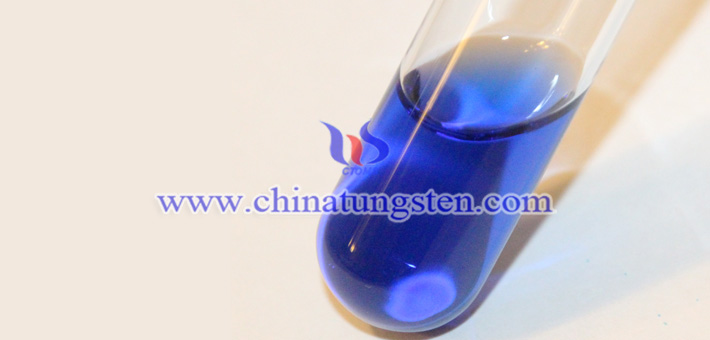

以鎢酸鈉（濃度為0.3mol/L）和硫酸銫為原料，採用水熱法可以製備得到透明的氧化鎢銫水相納米分散液。觀察原料濃度、混合時間、水熱溫度等製備工藝條件對氧化鎢銫納米顆粒的形貌、結(jié)構(gòu)、在水中的分散性能，以及其水相分散體光學(xué)性能的影響，確定了適宜的製備工藝條件為：銫/鎢摩爾比為0.3：1，水/乙二醇體積比為60：15，前驅(qū)液攪拌時間為1h，水熱pH值為2，水熱升溫速率為2℃/min，水熱溫度為230℃，水熱時間為20h。
更多內(nèi)容請訪問：
http://www.tungsten-powder.com/traditional/cesium-tungsten-bronze-chinatungsten.html
