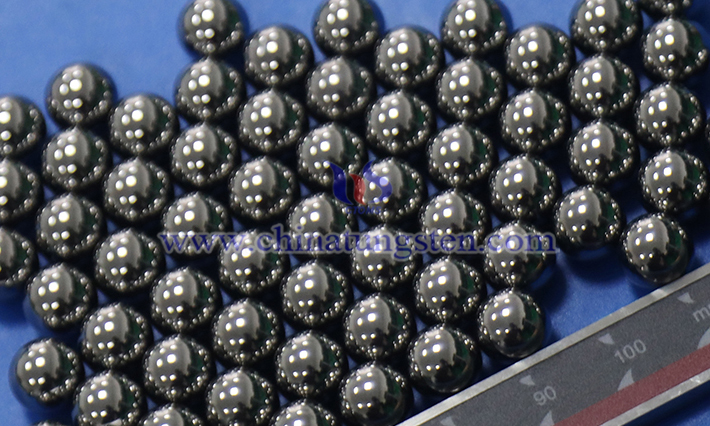

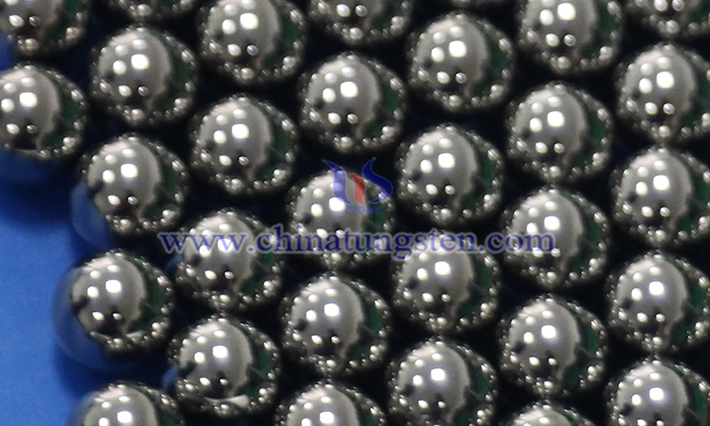

硬質合金球的生產涉及多道精密工序，所需設備涵蓋原料處理、成型、燒結及后處理等環節，以下是關鍵設備及其作用：
一、原料處理設備
1. 球磨機：
作用：將碳化鎢（WC）粉末、鈷（Co）粉等原料混合并細化至微米級顆粒，確保成分均勻性。
類型：包括滾動球磨機、攪拌球磨機等。滾動球磨機通過磨料與試料在研磨罐內高速翻滾產生強大的壓力和摩擦力，對物料進行強力沖擊、碾壓、剪切，從而達到粉碎、研磨物料的目的；攪拌球磨機則通過攪拌軸帶動研磨體進行高速旋轉，實現物料的研磨。
材質：球磨筒最好用硬質合金襯里，研磨體通常用硬質合金球，以提高耐磨性和使用壽命。
2. 噴霧干燥塔：
作用：將球磨后的料漿噴霧干燥，制成空心球形顆粒，提高粉末流動性，便于后續壓制成型。
優勢：生產周期短、產能大、回收率高，且顆粒均勻性優于真空干燥。
二、成型設備
1. 粉末伺服成型機：
作用：將干燥后的粉末壓制成所需形狀的坯體，如球形、圓柱形等。
技術特點：采用機、電、氣、儀一體化控制、伺服驅動技術，通過伺服馬達帶動絲桿轉動上沖、母模、下沖進行上下運動的粉末成型機。具有智能化高、壓力自動監控、安全系數高、結構簡單、操作方便、保養容易等優點。
模架結構：支持上一下一、上一下二、上一下三、上二下二、上二下三、上二下四等多種模架結構，適應不同形狀和尺寸的產品需求。
2. 冷等靜壓機：
作用：對壓制后的坯體進行二次加壓，消除內部孔隙，提升密度均勻性，減少燒結變形。
壓力范圍：通常為1000噸級，適用于高精度要求的產品。
三、燒結設備
1. 真空燒結爐：
作用：在高溫真空環境下完成坯體的致密化，形成硬質合金的最終組織結構。
技術參數：溫度范圍通常為1350℃-1470℃（依牌號調整），真空度≤10?3 Pa，防止氧化并促進致密化。
優勢：相比氫氣燒結，可減少石墨夾雜，提高合金硬度與切削耐用度。
2. 熱等靜壓爐：
作用：通過高壓氣體（如氬氣）對燒結體施加各向同性壓力，進一步消除內部缺陷，提升材料性能。
應用場景：高端硬質合金制品，如高精度刀具、耐磨零件等。
四、后處理設備
1. 平面磨床/內外圓磨床：
作用：對燒結后的硬質合金球進行精密加工，達到所需尺寸精度與表面粗糙度。
技術參數：加工精度可達±0.001mm，表面粗糙度Ra≤0.063μm。
2. 超聲波清洗機：
作用：清除加工過程中殘留的磨料、油污等雜質，確保產品清潔度。
五、輔助設備
1. 混料機：
作用：將不同成分的原料粉末均勻混合，確保化學成分一致性。
類型：包括V型混料機、三維運動混料機等。
2. 篩分機：
作用：對原料粉末進行粒度分級，控制粉末粒徑分布，影響最終產品性能。
3. 分析檢測設備：
包括：金相顯微鏡、硬度儀、X射線衍射儀等，用于檢測合金組織結構、硬度等性能指標。
